Hdpe土工膜焊接机怎样使用价格是多少-山东鸿跃环保工程有限公司

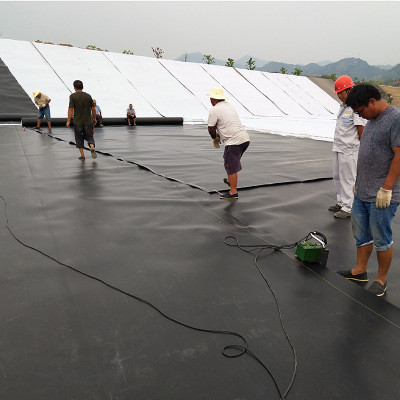

1. 土工膜热熔焊机的焊接过程分为:调节压力、设定温度、设定速度、检查焊缝重叠、将土工膜装入机器、启动电机、对焊接进行加压。

2. 接缝处应无油污、灰尘，HDPE土工膜重叠截面表面应无淤泥等杂物。如有杂物，应在焊接前清理干净。

3.每天焊接开始时，必须现场焊一条长度不小于2米的试样搭接宽度不得小于10cm，剥剪试验需现场用拉伸机进行。样品合格后，可根据当时调整的速度、压力、温度进行焊接。样品上应标明日期、时间和环境温度。热熔焊机在焊接过程中，要密切注意焊机的操作，并根据现场实际情况对速度和温度进行微调。

4. 焊缝应整齐美观，不得有滑焊、跳焊现象。

5. 当土工膜长度不足时，需沿长方向进行拼接。先焊横焊缝，再焊纵焊缝。横向焊缝应为t型，间距大于50cm，不允许交叉。

6. 相邻土工膜焊缝尽量错开重叠。膜块之间形成的节点应为t型，交叉形状应尽量减少。纵向模板应在焊缝与挤出焊机的交叉处加强。

在材料运输和施工过程中，土工膜容易破损或焊缝取样试验不合格。因此，必须进行修复施工。此测试分析是必需的。建议对修复件采用PE粘接法，并进行气密性试验和真空试验。

通过本次土工膜技术研究，土工膜焊接合格率显著提高，土工膜焊接质量稳定，施工效率显著提高，降低了施工成本;

通过现场实践，在土工膜防渗施工中，通过试验优化土工膜的焊接参数，使现场焊接合格率从75%%u2642提高到97%%u2265，防渗工程施工质量和进度稳定。
